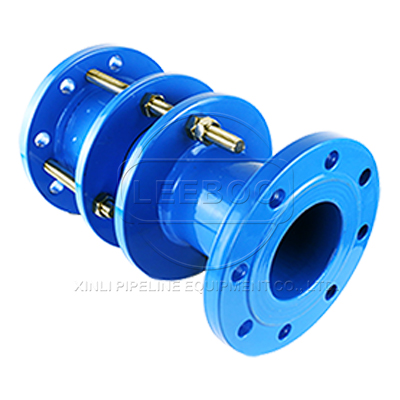

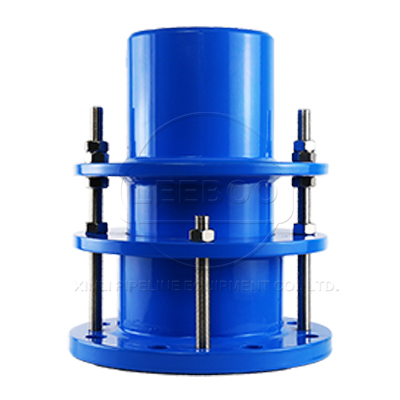

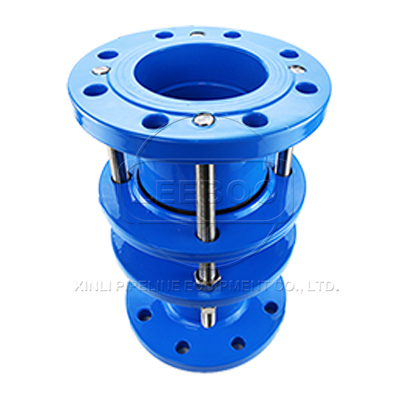

VSSJA-2（B2F）雙法蘭限位伸縮接頭

B2F（VSSJA-2）雙法蘭限位伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置，在大伸縮量處用雙螺母鎖定。B2F（VSSJA-2）雙法蘭限位伸縮接頭適用于兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。

【產品別名】：雙法蘭伸縮接頭雙法蘭限位伸縮器
【產品規格】：【DN65mm-DN3600mm】
【產品壓力】：0.6-1.0MPa
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】
【產品材質】：碳鋼，不銹鋼

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: B2F（VSSJA-2）雙法蘭限位伸縮接頭是由本體、密封圈、壓蓋、伸縮短管等主要部件組成。在松套伸縮接頭原有性能的基礎上增設限位裝置，在很大伸縮量處用雙螺母鎖定。管道在允許的伸縮量中可以自由伸縮，一旦超過其很大伸縮量就起到限位，確保管道的安全運行，特別適用于有振動或有一定斜度及拐彎的管路中的連接。
該產品伸縮量大、安裝方便快捷。適用于兩端法蘭連接的管道上面。B2F(VSSJA-2)雙法蘭限位伸縮接頭能夠實現管道軸向位移的補償，并且能夠大大減少管道運行時的軸向推力，從而延長管道的使用壽命，保護線路的安全運行。并且安裝在管道線路上能夠方便閥門的拆裝與維護，并且能夠克服地陷對管道線路造成的不良影響。

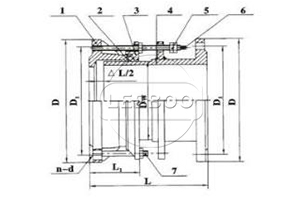

示意圖

技術參數

序號NO	名稱Name	數量Quantity	材料Material
1	本體Body	1	QT400-15，Q235A,ZG230-450,20
2	密封圈Gasket	1	NBR
3	壓蓋Cover	1	QT400-15，Q235A,ZG230-450,20
4	限位螺管Limited short pipe	1	Q235A，20，16Mn
5	螺母Nut	4n	Q235A,20，1Cr18Ni9Ti
6	長螺柱Long Stud	n	Q235A,35，1Cr18Ni9Ti
7	螺柱Bolt	n	Q235A,35，1Cr18Ni9Ti

公稱通徑 Nomina iameter DN	管子外徑 External diameter of pipe Dw	總長 overall length	伸縮量 Compensation δ	法蘭連接尺寸Flange connecting dimension
		總長 overall length		0.6Mpa			1.0Mpa
		L		D	D1	n-do	D	D1	n-do
65	76	300	25.0	160	130	4-Φ14	185	145	8-Φ18
80	89			190	150	4-Φ18	200	160
100	114			210	170	4-Φ18	220	180
125	140			240	200	8-Φ18	250	210
150	168			265	225	8-Φ18	285	240	8-Φ22
200	216			320	280	8-Φ18	340	295	8-Φ22
250	273			375	335	12-Φ18	395	350	12-Φ22
300	325	370	32.5	440	395	12-Φ22	445	400	12-Φ22
350	377			490	445	12-Φ22	505	460	16-Φ22
400	426			540	495	16-Φ22	565	515	16-Φ26
450	480			595	550	16-Φ22	615	565	20-Φ26
500	530			645	600	20-Φ22	670	620	20-Φ26
600	630			755	705	20-Φ26	780	725	20-Φ30
700	720			860	810	24-Φ26	895	840	24-Φ30
800	820	600	65.0	975	920	24-Φ30	1015	950	24-Φ33
900	920			1075	1020	24-Φ30	1115	1050	28-Φ33
1000	1020			1175	1120	28-Φ30	1230	1160	28-Φ36
1200	1220			1405	1340	32-Φ33	1455	1380	32-Φ39
1400	1420	640		1630	1560	36-Φ36	1675	1590	36-Φ42
1600	1620			1830	1760	40-Φ36	1915	1820	40-Φ48
1800	1820			2045	1970	44-Φ39	2115	2020	44-Φ48
2000	2020			2265	2180	48-Φ42	2325	2230	48-Φ48
2200	2220			2475	2390	52-Φ42	2550	2440	52-Φ56
2400	2420			2685	2600	56-Φ42	2760	2650	56-Φ56
2600	2620	710	70.0	2905	2810	60-Φ48	2960	2850	60-Φ56
2800	2820			3115	3020	64-Φ48	3180	3070	64-Φ56
3000	3020			3315	3220	68-Φ48	3405	3290	68-Φ62
3200	3220			3525	3430	72-Φ48
3400	3420			3735	3640	76-Φ48
3600	3620			3970	3860	80-Φ56

產品案例: 巴州全力推進80萬噸石化項目開工

春節期間，原油在30美元一桶附近大幅震蕩，2月15日，記者從巴州經信委了解到，巴州搶抓原油低價機遇期，全力推進80萬噸乙烷制乙烯上游C3+混烴項目開工建設，鞏固石油石化傳統產業，促其穩定增長。
2016年，巴州將繼續保持和鞏固這一傳統優勢，一如既往地支持油氣資源勘探開發。強化油地合作共建，大力支持中石油、中石化穩產增產，力爭原油產量、原油加工量在2015年的基礎上不減少并有所增長，石油工業實現工業增加值增長2以上，進一步提高石油天然氣開采業對工業增長的貢獻率。
石油天然氣開采量增加的情況下輸油管道的使用將會更加的頻繁，所以作為管道主要配件的雙法蘭限位伸縮接頭將肩負著更重要的責任，鑫利管道專業生產各類雙法蘭限位伸縮器,此次作為石化項目的主要管道配件的供應商將竭盡全力供應很佳的管道伸縮器，確保管道運行的穩定性。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
